一、總述

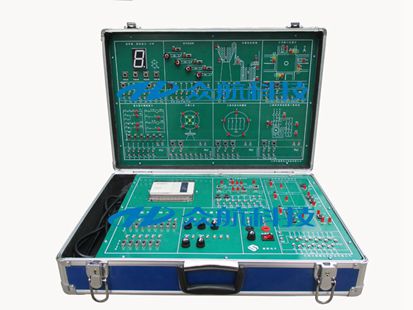

      PLC可編程控制器模擬實驗箱是為配合高職、中職《可編程控制器技術》課程的教學而設計、開發的配套實驗裝置。本裝置集可編程控制器、編程器、模擬實驗模塊于一體，可以形象、直觀地進行可編程控制器的基本指令練習以及多個典型工業控制過程的模擬。本實驗箱的采用模塊式結構，容納了盡可能多的實驗項目，并能很方便地進行實驗擴展。PLC主機可按用戶要求選配三菱FX、歐姆龍CPM1A、西門子S7-200系列，可充分滿足教學實驗大綱的要求，也可用于PLC控制實驗、科研開發等領域。

二、技術條件：

      工作電源：220V/380V   ±5% 50Hz

      工作環境：溫度-10℃～40℃，濕度85%RH(25℃)，海拔<4000m

      整機容量：≤600VA

      外型尺寸：480（L）×340（W）×120（H）mm（尺寸僅供參考，PLC主機不同實驗箱尺寸有差別）

 三、實驗箱基本配置及指標：

       實驗箱采用模塊化設計，有電源控制、PLC主機、數字量輸入輸出、DC24V電源等。實驗項目采用模塊式結構，各模塊均可與PLC連接后獨立完成相應實驗，既能充分滿足當前需要，又便于以后擴展。主機部分面板采用2mm環氧樹脂板，實驗模塊部分面板采用2mm厚單面環氧樹酯敷銅板。外形美觀，堅固耐用。實驗插接線采用高純度多股銅線，手感好、耐彎折，插頭采用可疊插可拆裝式結構，便于維修。面板接線插座采用自鎖緊式插座，接觸電阻小、防氧化、防銹蝕，使用壽命長。

四、可選實驗項目：

1、基本指令編程練習

2、LED 數碼顯示控制

3、搶答器實驗

4、十字路口交通燈控制

5.天塔之光演示

6、四節傳送帶模擬控制

7、電梯控制系統模擬控制

8、步進電動機模擬控制

9、水塔液位模擬控制

10、三相異步電動機星/三角（Y/Δ）換接啟動模擬控制

以下是選配實驗：(配置子板來完成)

11、機械手動作模擬控制

12、裝配流水線模擬控制

13、混合裝置模擬控制

14、郵件分揀機模擬控制

15、自控軋鋼機模擬控制

16、自控成型機模擬控制

17、禮花之光演示

18、卸料小車控制模擬

19、加工中心刀具模擬控制

20、直流電機正反轉控制模擬
