一、總述

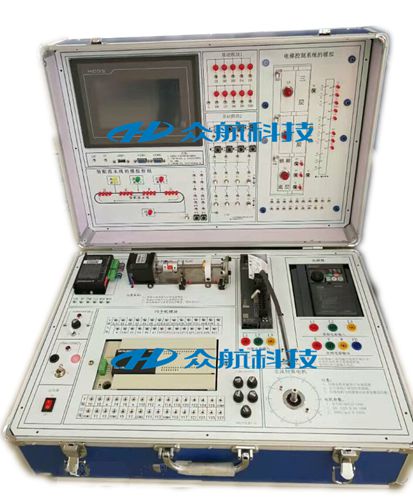

    PLC變頻器綜合實驗箱是為配合高職、中職《可編程控制器技術》課程的教學而設計、開發的配套實驗裝置。本裝置集可編程控制器、編程器、模擬實驗模塊于一體，可以形象、直觀地進行可編程控制器的基本指令練習以及多個典型工業控制過程的模擬。本實驗箱的采用模塊式結構，容納了盡可能多的實驗項目，并能很方便地進行實驗擴展。PLC主機可按用戶要求選配三菱FX、歐姆龍CPM1A、西門子S7-200系列，可充分滿足教學實驗大綱的要求，也可用于PLC控制實驗、科研開發等領域。



二、技術條件：

    工作電源：AC220V/±10%  50Hz

    工作環境：溫度-10℃～40℃，濕度85%RH(25℃)，海拔<4000m

    整機容量：≤600VA

    外型尺寸：500（L）×360（W）×140（H）mm（尺寸僅供參考，PLC主機不同實驗箱尺寸有差別）



三、實驗項目：

（一）PLC控制基本實驗（箱體上包含3個、其它需要增設子板完成）

1、基本指令編程練習

2、LED 數碼顯示控制

3、搶答器實驗

4、十字路口交通燈控制

5.  天塔之光演示

6、四節傳送帶模擬控制

7、電梯控制系統模擬控制

8、步進電動機模擬控制

9、水塔液位模擬控制

10、三相異步電動機星/三角（Y/Δ）換接啟動模擬控制

11、機械手動作模擬控制

12、裝配流水線模擬控制

13、混合裝置模擬控制

14、郵件分揀機模擬控制

15、自控軋鋼機模擬控制

16、自控成型機模擬控制

17、禮花之光演示

18、卸料小車控制模擬

19、加工中心刀具模擬控制

20、直流電機正反轉控制模擬



（二）PLC控制步進電機實驗

1、步進電機的啟動停止實驗。

2、步進電機正傳及調速實驗。

3、步進電機反傳及調速實驗。

4、步進電機加速控制實驗。

5、步進電機減速控制實驗。

6、步進電機帶動位移裝置往返控制實驗。

7、步進電機的位置閉環控制實驗。

8、基于觸摸屏、PLC控制步進電機實驗



（三）PLC控制伺服電機實驗

1、伺服電機的啟動停止控制實驗。

2、伺服電機正傳及調速實驗。

3、伺服電機反傳及調速實驗

4、伺服電機加速控制實驗。

5、伺服電機減速控制實驗。

6、伺服電機轉動位置控制實驗。

7、基于觸摸屏、PLC控制伺服電機實驗



（四）PLC及變頻器、觸摸屏綜合實驗

1、變頻器功能參數設置及操作

2、變頻器報警及保護功能

3、變頻器的無極調速功能

4、變頻器控制電機正反轉實驗

5、外部端子點動控制

6、多段速度選擇變頻調速

7、外部模擬量控制變頻調速

8、PLC控制變頻器外部端子的電機正反轉

9、基于PLC的程序運轉控制

10、基于PLC模擬量控制變頻開環調速

11、基于PLC模擬量控制變頻閉環調速

12、基于PLC通信方式的變頻器開環調速

13、基于PLC通信方式的速度閉環定位控制

14、PLC與人機界面觸摸屏通訊控制

15、PLC、人機界面觸摸屏與變頻器通訊控制

16、PLC與人機界面觸摸屏數字量調速

17、PLC與人機界面觸摸屏模擬量調速
